Язык UML. Руководство пользователя



Состояния


Состояние - это ситуация в жизни объекта, на протяжении которой он удовлетворяет некоторому условию, выполняет определенную деятельность или ожидает какого-то события. Объект остается в некотором состоянии в течение конечного отрезка времени. Например, Обогреватель в доме может находиться в одном из четырех состояний: Ожидание (ждет команды "начать обогревать дом").

Активация (газ подается, но не достигнута нужная температура), Активен (газ и вентилятор включены), Выключается (газ не подается, но вентилятор еще включен и удаляет остаточное тепло из системы).

Когда автомат объекта находится в данном состоянии, говорят, что и объект находится в этом состоянии. Например, экземпляр класса Обогреватель может находиться в состоянии Ожидание или Выключается. (Состояние объекта можно визуализировать во взаимодействии, см. главу 13.)

Состояние определяют следующие элементы:

  • имя - текстовая строка, которая отличает одно состояние от всех остальных. Имя состояния должно быть уникальным внутри объемлющего пакета;
  • действия при входе/выходе - действия, выполняемые при входе в состояние и выходе из него;
  • внутренние переходы - переходы, обрабатываемые без выхода из состояния;
  • подсостояния - внутри состояния могут существовать подсостояния, как непересекающиеся (активизируемые последовательно), так и параллельные (активные одновременно);
  • отложенные события - список событий, которые не обработаны в этом состоянии, а отложены и поставлены в очередь для обработки объектом в некотором другом состоянии.

    Примечание: Имя состояния может иметь произвольную длину и включать любые цифры и буквы, а также некоторые знаки препинания (за исключением имеющих специальный смысл, например двоеточия). Имя может занимать несколько строк. На практике оно чаще всего бывает коротким, составленным из одного или нескольких существительных, взятых из словаря моделируемой системы. Первую букву каждого слова в имени состояния принято делать заглавной, например Ожидание или ИдетОтключение.

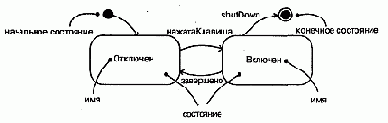

    Как показано на рис. 21.2, состояние изображается прямоугольником с закругленными углами.


    Рис. 21.2 Состояния

    Начальное и конечное состояния. Как видно из рисунка, в автомате объекта могут быть определены два специальных состояния. Во-первых, есть начальное состояние, в котором автомат или подсостояние находятся по умолчанию в исходный момент времени. Изображается оно в виде закрашенного кружка. Во-вторых, есть конечное состояние, в котором завершается выполнение автомата или объемлющего состояния. Оно представлено закрашенным кружком, заключенным в окружность.

    Примечание: На самом деле начальное и конечное состояния - это псевдосостояния: они не имеют ни одной из характеристик нормального состояния, кроме имени. Однако переход из начального состояния в конечное может обладать всеми свойствами, включая сторожевое условие и действие (но не событие-триггер).
