Полностью распределенная система


Распределенные системы могут быть самыми разными - от простых двухпроцессорных до разветвленных, размещающихся на многих географически удаленных узлах. Последние, как правило, не бывают статическими. Узлы появляются и исчезают по мере изменения сетевого трафика и выхода процессоров из строя; создаются новые, более быстрые каналы связи, функционирующие параллельно медленным, постепенно устаревающим, которые в конце концов демонтируются. Изменяется не только топология системы, но и распределение программных компонентов. Например, таблицы баз данных могут реплицироваться между серверами с целью приблизить их к потребителю информации по мере изменений трафика. В некоторых глобальных системах компоненты могут мигрировать вслед за солнцем, перемещаясь с одного сервера на другой по мере того, как рабочий день начинается в одной части света и заканчивается в другой.

Визуализация, специфицирование и документирование топологии полностью распределенных систем представляют собой ценное подспорье для администратора, который должен вести учет вычислительных средств системы. Для этого можно применять диаграммы развертывания UML. Документируя полностью распределенную систему, вы можете раскрыть детали сетевых устройств, представляя их в виде стереотипных узлов.

Моделирование полностью распределенной системы осуществляется следующим образом:

  • Идентифицируйте устройства и процессоры, как и в отношении более про стой клиент-серверной системы.
  • Если необходимо строить выводы о производительности сетевой инфра структуры или о влиянии на сеть изменений, не забудьте промоделировать коммуникационные устройства со степенью детализации, достаточной для такого рода оценок.
  • Обратите особое внимание на логическое группирование узлов; для этого можно воспользоваться пакетами (см. главу 12).
  • Смоделируйте устройства и процессоры с помощью диаграмм развертывания. Всюду, где есть возможность, пользуйтесь инструментальными средствами для раскрытия сетевой топологии системы.
  • Если необходимо сфокусировать внимание на динамике системы, включите диаграммы прецедентов (см.
    главу 16) для специфицирования представля-ющих интерес видов поведения и раскройте их с помощью диаграмм взаимодействия (см. главу 20).

    Примечание: При моделировании полностью распределенной системы саму сеть ча- сто также изображают в виде узла. Например, можно представить Internet, как показано на рис. 30.4, в виде стереотипного узла. Таким же образом позволяется оформить локальную (LAN) или глобальную (WAN) сеть (см. рис. 30.1). В любом случае вы можете воспользоваться атрибутами и операциями узла для описания свойств сети.

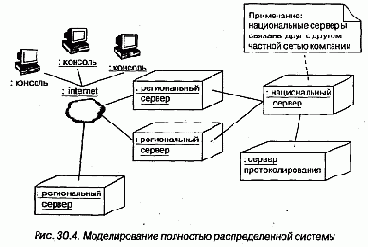

    На рис. 30.4 показана топология полностью распределенной системы. Эта конкретная диаграмма развертывания является также диаграммой объектов, поскольку содержит только экземпляры (см. главу 13). Вы видите три консоли (анонимные экземпляры стереотипного узла консоль), которые связаны с internet (очевидно, что этот узел существует лишь в единственном экземпляре). С другой стороны, есть три экземпляра региональных серверов, которые служат для интерфейса с национальными серверами (из них показан лишь один). Как следует из примечания, национальные серверы соединены друг с другом, но такие связи на диаграмме не отражены.




    На этой диаграмме вся сеть Internet представлена стереотипным узлом.
