Организация прецедентов
Для организации прецедентов их группируют в пакеты (см. главу 12), так же как и классы.
Кроме того, прецеденты можно организовать, определив между ними отношения обобщения, включения и расширения. Эти отношения применяют, чтобы выделить некоторое общее поведение (извлекая его из других прецедентов, которые его включают) или, наоборот, вариации (поместив такое поведение в другие прецеденты, которые его расширяют).
Отношение обобщения (см. главы 5 и 10) между прецедентами аналогично отношениям обобщения между классами. Это означает, что прецедент-потомок наследует поведение и семантику своего родителя, может замещать его или дополнять его поведение, а кроме того, может быть подставлен всюду, где появляется его родитель (как родитель, так и потомок могут иметь конкретные экземпляры). Например, в банковской системе возможно наличие прецедента Проверить Клиента, который отвечает за проверку личности клиента. Он может иметь двух специализированных потомков (Проверить пароль И Сканирование сетчатки). Оба потомка ведут себя так же, как прецедент Проверить клиента, и могут использоваться везде, где используется их родитель, но при этом каждый из них добавляет и свое собственное поведение (первый проверяет текстовый пароль, а второй - рисунок сетчатки глаза). Как показано на рис. 16.5, обобщения между прецедентами изображаются точно так же, как и обобщения между классами -в виде линии с незакрашенной стрелкой.

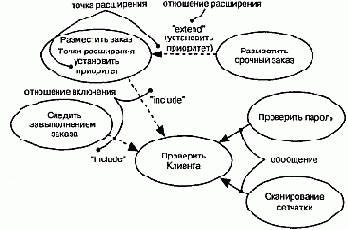

Рис. 16.5 Обобщения, включения и расширения
Отношение включения между прецедентами означает, что в некоторой точке базового прецедента инкорпорировано поведение другого прецедента. Включаемый прецедент никогда не существует автономно, а инстанцируется только как часть объемлющего прецедента. Можно считать, что базовый прецедент заимствует поведение включаемых.
Благодаря наличию отношений включения удается избежать многократного описания одного и того же потока событий, поскольку общее поведение можно описать в виде самостоятельного прецедента, включаемого в базовые.
Отношение включения является примером делегирования, при котором ряд обязанностей системы описывается в одном месте (во включаемом прецеденте), а остальные прецеденты, когда необходимо, включают эти обязанности в свой набор.
Отношения включения изображаются в виде зависимостей (см. главы 5 и 10) со стереотипом (см. главу 6) include. Чтобы специфицировать место в потоке событий, где базовый прецедент включает поведение другого, вы просто пишете слово include, за которым следует имя включаемого прецедента. Проиллюстрируем это на примере, описывающем поток для прецедента Следить за выполнением заказа.
Основной поток событий. Получить и проверить номер заказа, include (Проверить клиента). Запросить статус каждой части заказа и доложить клиенту.
Отношение расширения подразумевает, что базовый прецедент неявно содержит поведение другого прецедента в точке, которая косвенно задается расширяющим прецедентом. Базовый прецедент может быть автономным, но при определенных обстоятельствах его поведение расширяется за счет другого. Базовый прецедент допустимо расширить только в некоторых точках, называемых точками расширения. Можно считать, что расширяющий прецедент передает свое поведение базовому.
Отношение расширения применяют для моделирования таких частей прецедента, которые пользователь воспринимает как необязательное поведение системы. Тем самым можно разделить обязательное и необязательное поведение. Отношения расширения используются также для моделирования отдельных субпотоков, выполняемых лишь при определенных обстоятельствах. Наконец, их применяют для моделирования нескольких потоков, которые могут включаться в некоторой точке сценария в результате явного взаимодействия с актером.
Отношение расширения изображают в виде зависимости со стереотипом extend. Точки расширения базового сценария перечисляются в дополнительном разделе. Они являются просто метками, которые могут появляться в потоке базового прецедента. Например, поток для прецедента Разместить заказ можно было бы описать нижеследующим образом.
Основной поток событий include (Проверить Клиента). Собрать все пункты сделанного клиентом заказа. (Установить приоритет). Отправить заказ на обработку.
В данном примере фраза Установить приоритет - это точка расширения. Прецедент может содержать несколько точек расширения (причем каждую по несколько раз), идентифицируемых по именам. При обычных обстоятельствах базовый прецедент в этом примере выполняется без учета приоритетности заказа. Если же поступает приоритетный заказ, то поток будет выполняться, как обычно, до точки расширения (Установить приоритет), а в ней будет выполнен расширяющий прецедент (Разместить срочный заказ), после чего возобновится работа главного потока. Если определено несколько точек расширения, то расширяющие прецеденты будут последовательно выполняться в собственных потоках.
Примечание: Организация прецедентов путем выделения общего поведения (отношение включения) и различных вариаций (отношение расширения) является важной составной частью процесса разработки простого, сбалансированного и понятного набора прецедентов системы.
