Объектные структуры


Конструируя диаграмму классов, компонентов или развертывания, вы описываете группу интересующих вас абстракций и раскрываете в данном контексте их семантику и отношения с другими абстракциями в группе. Эти диаграммы отражают только потенциальные возможности. Например, если класс А связан с классом В ассоциацией типа "один-ко-многим", то с одним экземпляром класса А может быть связано пять экземпляров класса В, а с другим - только один. Кроме того, в любой конкретный момент времени экземпляр класса А и связанные с ним экземпляры класса В будут иметь вполне определенные значения своих атрибутов и состояния автоматов.

Заморозив работающую систему или просто представив себе некий миг в жизни моделируемой системы, вы обнаружите совокупность объектов, каждый из которых находится в определенном состоянии и связан конкретными отношениями с другими объектами. Диаграммы объектов позволяют визуализировать, специфицировать, конструировать и документировать структуру, образуемую этими объектами. Особенно полезны они бывают при моделировании сложных структур данных.

При моделировании вида системы с точки зрения проектирования с помощью набора диаграмм классов можно полностью определить семантику абстракций и их отношений. Однако диаграммы объектов не позволяют полностью описать объектную структуру системы. У класса может быть большое количество различных экземпляров, а при наличии нескольких классов, связанных друг с другом отношениями, число возможных конфигураций объектов многократно возрастает. Поэтому при использовании диаграмм объектов нужно сосредоточиться только на изображении интересующих вас наборов конкретных объектов или объектов-прототипов. Именно это и понимается под моделированием объектной структуры - отображение на диаграмме объектов множества объектов и отношений между ними в некоторый момент времени.

Моделирование объектной структуры осуществляется так:

  • Идентифицируйте механизм, который собираетесь моделировать. Механизм представляет собой некоторую функцию или поведение части моделируемой системы, являющееся результатом взаимодействия сообщества классов, интерфейсов и других сущностей (о том, как механизмы связаны с прецедентами, см.
    главы 26 и 28).
  • Для каждого обнаруженного механизма идентифицируйте классы, интерфейсы и другие элементы, участвующие в кооперации, а также отношения между ними.
  • Рассмотрите один из сценариев использования работы механизма. Заморозьте этот сценарий в некоторый момент времени и изобразите все объекты, участвующие в механизме.
  • Покажите состояние и значения атрибутов каждого такого объекта, если это необходимо для понимания сценария.
  • Покажите также связи между этими объектами, которые представляют экземпляры существующих ассоциаций.

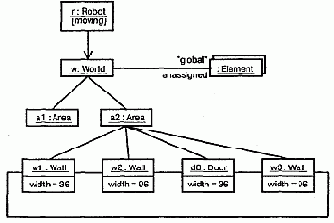

    В качестве примера на рис. 14.2 показана совокупность объектов, взятая из реализации автономного робота. Внимание здесь акцентировано на нескольких объектах, составляющих часть механизма робота, предназначенного для расчета модели мира, в котором тот перемещается. Разумеется, в работе системы принимает участие гораздо больше объектов, но в этой диаграмме рассматриваются только абстракции, непосредственно вовлеченные в процесс формирования взгляда на мир.


    Рис. 14.2 Моделирование объектных структур

    Как видно из рисунка, один из объектов соответствует самому роботу (r, экземпляр класса Robot); в настоящий момент он находится в состоянии moving (движется). Этот объект связан с экземпляром w класса World (Мир), являющегося абстракцией модели мира робота. В свою очередь объект w связан с мультиобъектом, который состоит из экземпляров класса Element, описывающего сущности, опознанные роботом, но еще не включенные в его модель мира. Эти элементы помечены как части глобального состояния робота.

    В текущий момент времени экземпляр w связан с двумя экземплярами класса Area. У одного из них (а2) показаны его собственные связи с тремя объектами класса Wall (Стена) и одним - класса Door (Дверь). Указана ширина каждой из трех стен и обозначено, что каждая связана с соседними. Как видно из диаграммы, робот распознал, что замкнутое помещение, в котором он находится, имеет с трех сторон стены, а с четвертой - дверь.
