Ветвление потока управления


Для изображения ветвления рисуются две или более стрелки, выходящие из одной точки фокуса управления объекта (фокус управления объекта 1 на рис. 8.5). При этом соответствующие условия должны быть явно указаны рядом с каждой из стрелок в форме сторожевого условия. Как нетрудно представить, если условие записано в форме булевского выражения, то ветвление будет содержать только две ветви. В любом случае условия должны взаимно исключать одновременную передачу альтернативных сообщений.

С помощью ветвления можно изобразить и более сложную логику взаимодействия объектов между собой (фокус управления объекта 1 на рис. 8.6). Если условий более двух, то для каждого из них необходимо предусмотреть ситуацию единственного выполнения. Рассматриваемый пример относится к моделированию взаимодействия программной системы обслуживания клиентов в банке. На этом примере диаграммы последовательности объект 1 передает управление одному из трех других объектов.

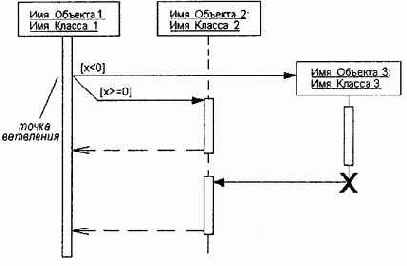

Рис. 8.5. Графическое изображение бинарного ветвления потока управления на диаграмме последовательности

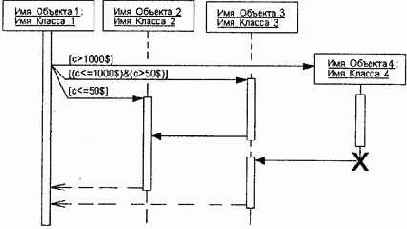

Рис. 8.6. Графическое изображение тернарного ветвления потока управления на диаграмме последовательности

Условием ветвления может служить сумма снимаемых клиентом средств со своего текущего счета. Если эта сумма превышает $1000, то могут потребоваться дополнительные действия, связанные с созданием и последующим разрушением объекта 4. Если же сумма превышает $50, но не превышает $1000, то управление передается объекту 3. И, наконец, если сумма не превышает $50, то управление получает объект 2. При этом объекты 1, 2 и 3 постоянно существуют в системе. Объект 4 создается, только если справедливо первое из альтернативных условий. В противном случае он может быть никогда не создан. После выполнения требуемых действий объекты 2 и 3 просто информируют объект 1 о завершении соответствующих операций, не требуя от него никаких действий (пунктирная стрелка). Объект 4 после завершения своих действий уничтожается, передавая управление объекту 3, делая его активным (фокус управления).
